Hei acolo! Sunt un furnizor de flanșe de titan, iar astăzi vreau să vorbesc despre metodele de inspecție pentru microstructura flanșelor de titan. După cum probabil știți, flanșele de titan sunt utilizate pe scară largă în diferite industrii, datorită rezistenței lor excelente de coroziune, a rezistenței ridicate și a greutății ușoare. Microstructura acestor flanșe joacă un rol crucial în determinarea proprietăților și performanței lor mecanice. Deci, să ne scufundăm corect și să explorăm diferitele moduri de a -l inspecta.
Microscopie optică
Una dintre cele mai frecvente și mai simple metode este microscopia optică. Această tehnică a fost în jur de veacuri și este încă super utilă. Iată cum funcționează. În primul rând, trebuie să pregătim un eșantion de flanșă de titan. Am tăiat o bucată mică din flanșă și apoi parcurgem o serie de pași pentru a o face potrivită pentru observație.
Începem prin șlefuirea eșantionului pe diferite grătar de hârtii abrazive. Acest lucru ajută la a face suprafața netedă și plană. După aceea, îl lustruim folosind compuși de lustruire fină. Acest lucru ne oferă o oglindă - cum ar fi finisajul pe suprafața eșantionului. Odată ce eșantionul este lustruit, îl gravăm cu o soluție chimică specifică. Procesul de gravură dezvăluie microstructura prin atacarea selectivă a diferitelor faze din titan.
După gravură, plasăm eșantionul la un microscop optic. Microscopul mărește imaginea microstructurii, permițându -ne să vedem cerealele, fazele și orice defecte. Putem măsura dimensiunea bobului, care este un parametru important. Dimensiunile mai mici de cereale înseamnă de obicei proprietăți mecanice mai bune, cum ar fi rezistența și rezistența mai mare. De asemenea, putem căuta orice semne de incluziuni sau goluri, care pot slăbi flanșa.
Microscopie electronică de scanare (SEM)
Dacă dorim o vizualizare mai detaliată, scanarea microscopiei electronice este calea de urmat. SEM folosește un fascicul de electroni în loc de lumină pentru a crea o imagine. Acest lucru ne oferă o mărire mult mai mare și o rezoluție mai bună în comparație cu microscopia optică.
Când folosim SEM, trebuie să pregătim și eșantionul. De obicei, eșantionul trebuie să fie conductiv. Deci, l -am putea acoperi cu un strat subțire de aur sau carbon. Odată ce eșantionul este gata, îl plasăm în camera SEM. Fasciculul de electroni scanează suprafața probei și sunt emise electroni secundari. Acești electroni sunt detectați și se formează o imagine pe un ecran.
Marele lucru despre SEM este că nu numai că putem vedea morfologia de suprafață, ci și să analizăm compoziția diferitelor faze. Putem folosi un detector de spectroscopie X - Ray Energy - DISPERSIV (EDS) atașat la SEM. Acest detector analizează razele X -emise atunci când fasciculul de electroni lovește proba. Măsurând energia razelor X, putem identifica elementele prezente în eșantion. Acest lucru este cu adevărat util pentru detectarea oricăror impurități sau alierea elementelor din flanșa de titan. De exemplu, dacă există prea multe impurități, aceasta poate afecta rezistența la coroziune a flanșei.
Microscopie electronică de transmisie (TEM)
Pentru o privire și mai mare în profunzime la microstructura, este disponibilă microscopie electronică de transmisie. TEM este utilizat pentru a studia structura internă a eșantionului la o rezoluție foarte mare.
Pregătirea unui eșantion pentru TEM este destul de complicată. Trebuie să facem o probă foarte subțire, de obicei mai puțin de 100 de nanometri grosime. Acest lucru se realizează folosind tehnici precum freza de ioni sau lustruirea electro. Odată ce eșantionul subțire este gata, îl plasăm în TEM. Fasciculul de electroni trece prin eșantion și se formează o imagine în funcție de modul în care electronii sunt împrăștiați de atomii din eșantion.
TEM ne permite să vedem structura de cristal a titanului. Putem observa defectele de zăpadă, cum ar fi luxațiile. Dislocările pot afecta proprietățile mecanice ale flanșei, în special plasticitatea acesteia. De asemenea, putem studia interfețele dintre diferite faze, care pot avea un impact semnificativ asupra performanței flanșei.
X - Difracția de raze (XRD)
X - Difracția de raze este o altă metodă importantă de inspecție. Este utilizat pentru a determina structura de cristal a titanului în flanșă. Când razele X sunt direcționate la eșantion, ele interacționează cu atomii din rețeaua de cristal. Razele X sunt difractate și se produce un model de difracție.
Analizând acest model de difracție, putem identifica fazele de cristal prezente în titan. De asemenea, putem calcula parametrii de zăpadă, care descriu dimensiunea și forma celulei unitare a cristalului. Diferite structuri de cristal au proprietăți diferite. De exemplu, titanul poate exista în diferite faze precum Alpha și Beta. Raportul acestor faze poate afecta proprietățile mecanice și de coroziune ale flanșei. XRD ne ajută să cuantificăm acest raport și să ne asigurăm că flanșa are proprietățile dorite.
De ce aceste inspecții contează pentru flanșele de titan

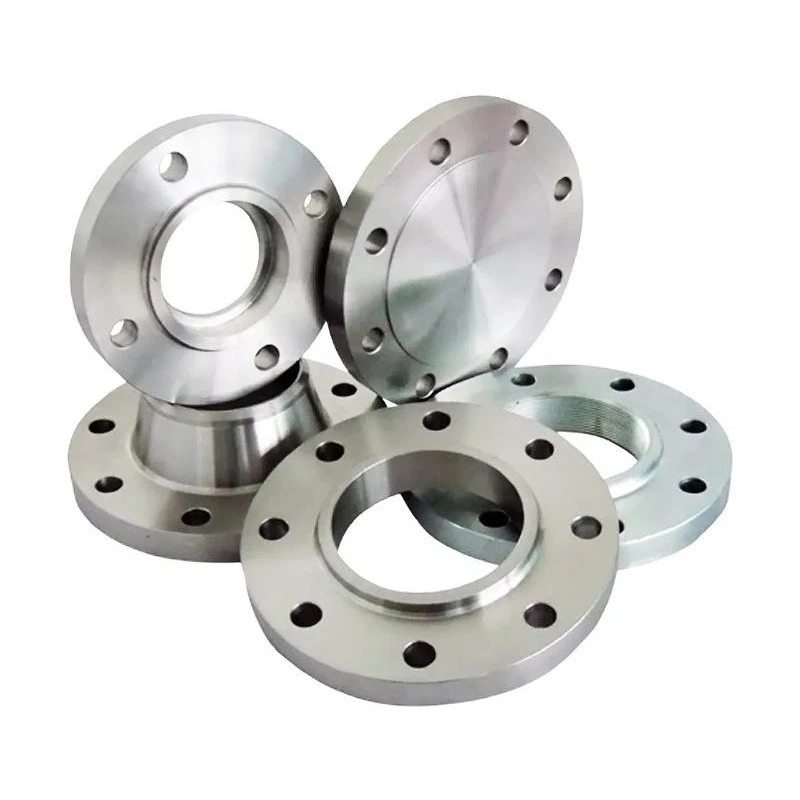

Ca furnizor, știu cât de importante sunt aceste inspecții. De exemplu, dacă furnizămFlanșă orb din titan, inspecția microstructurii asigură că poate rezista la cerințele de presiune și etanșare. O flanșă cu o microstructură adecvată va avea o performanță mai bună de sigilare și va fi mai puțin susceptibilă să se scurgă.
În mod similar, pentruFlanșă cu filet de titan, inspecția ajută la garantarea faptului că firele au puterea și durabilitatea potrivite. Dimensiunea bobului și distribuția fazelor în microstructura afectează cât de bine se pot menține firele sub tensiune și pot preveni slăbirea.
Concluzie
Inspectarea microstructurii flanșelor de titan este esențială pentru asigurarea calității și performanței acestora. Fiecare metodă de inspecție are propriile avantaje și de multe ori folosim o combinație a acestor metode pentru a obține o înțelegere cuprinzătoare a microstructurii.
Dacă sunteți pe piață pentru flanșe de titan de înaltă calitate, mi -ar plăcea să vorbesc cu dvs. Fie că ai nevoieFlanșă orb din titansauFlanșă cu filet de titan, vă putem oferi produse care îndeplinesc cele mai înalte standarde. Simțiți -vă liber să vă adresați mai multe informații și să începem o relație de afaceri excelentă.
Referințe
- „Metalografie: principii și practică” de George F. Vander Voort.
- „Microscopie electronică de scanare și microanaliză cu raze X” de Joseph I. Goldstein și colab.
- „Introducere în X - Difracția de pulbere de raze” de Brian W. Bunn.
